调频NV
LT系列
NV
LT系列发射机的架构经历考验,可靠耐用,包括集成数字激励器(双激励器),并行放大器,并行功放模块以及开关电源等组件,Nautel公司经优化设计的LD-MOS放大器在同级别放大器中具有最高的效率,通过该技术,Nautel公司可以为用户在3.5千瓦-40千瓦的功率范围内提供前所未有的价值。

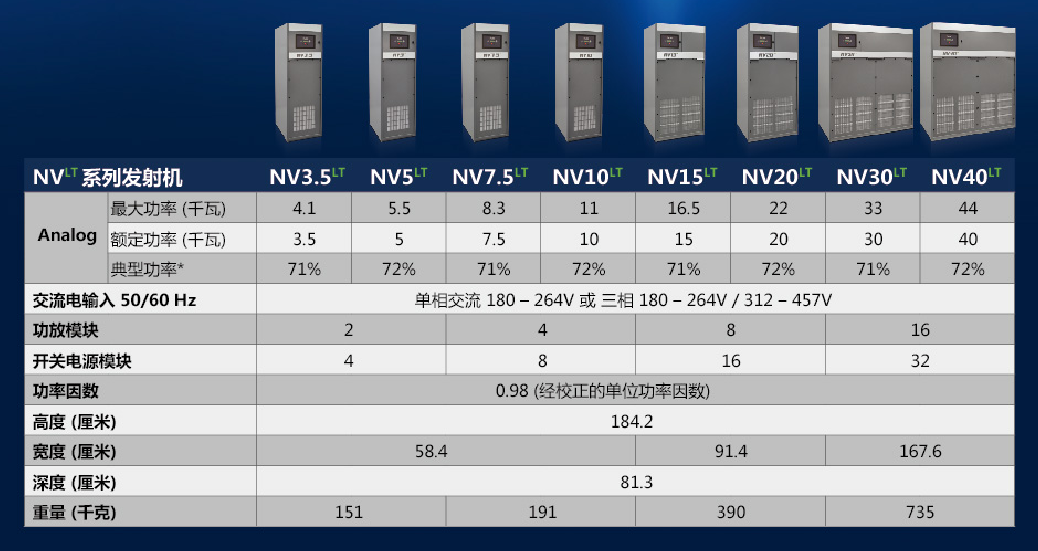

型号:NV3.5
LT(3.5千瓦)、NV5
LT(5千瓦)、NV7.5
LT(7.5千瓦)、NV10
LT(10千瓦)、NV15
LT(15千瓦)、NV20
LT(20千瓦)、NV30
LT(30千瓦)、NV40
LT(40千瓦)
概述
发射机类型
调频广播,100%全固态
配置:
2个可热插拔射频功放模块
4个开关电源(每个功放模块配置2个)
电源可热插拔
1个低压电源(与射频功放电源相
同),冗余电源配置
集成激励器
选件:
热备份激励器冗余
备份低压电源
射频输出连接:
1-5/8 英寸 EIA, 母头 (标配)
3-1/8 英寸 EIA, 母头 (可选)
7/8 英寸 EIA, 母头 (可选)
射频输出阻抗:50Ω,不平衡
射频负载驻波比:1.5:1,更大驻波比时将自动降低功率,在所有相角对开路和短路进行保护
射频频率范围:87.5 MHz ~ 108 MHz,无需调谐
频率稳定性:± 200 Hz
扭转损耗:优于20 dB
谐波抑制:符合或优于FCC/IC/CE要求
音频性能
异步调幅信噪比:100%调幅,75微秒去加重(不加调频调制)时,优于60dBc。
同步调幅信噪比:100%调幅,75微秒去加重时,优于50dBc
